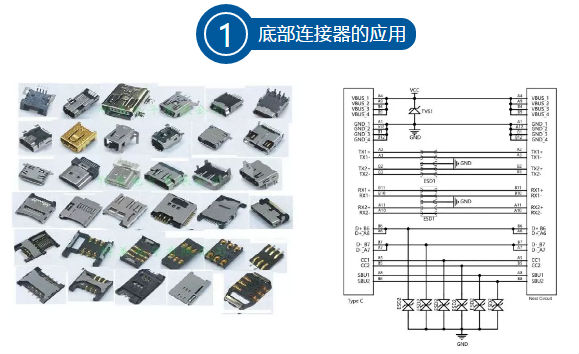

底部連接器設計廣泛應用在移動消費類產品上，目前市場上應用產品主要為移動電話、PDA、DSC（數碼相機）以及MP3等便攜產品。

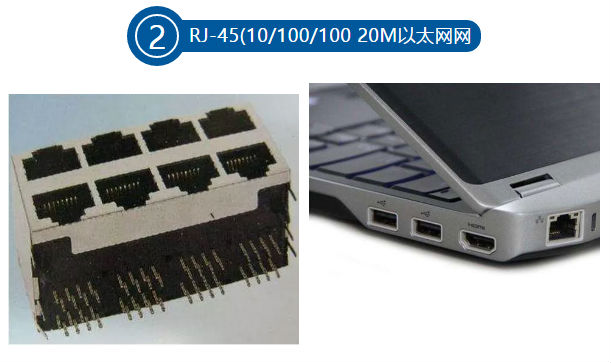

RJ-45接口廣泛應用在網絡連接的接口設備上，典型的應用就是10/100/1000M以太網網絡。

符合IEC 61000-4-2(ESD)15kV(空氣)8kV(接觸)/IEC 61000-4-4(EFT)40A(5/50ns)/IEC 61000-4-5(Lightning)12A(8/20us)標準，除了用在LAN/WAN設備上，還適合用于高速數據線保護，移動電話和USB端口的保護。

推薦：GBLC05CI以及PESD系列產品，產品從PESD03到PESD24，封裝從0201~0603以及2510，工作電壓覆蓋3.3V、5V、7V、9V、12V、15V、24V。

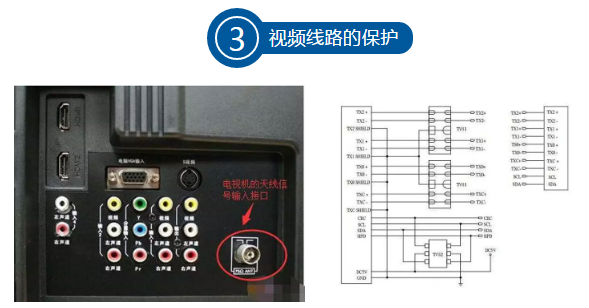

目前視頻常見的輸出端口設計有HDMI、DVI、VGA、RGB、分量、S端子、USB接口（主要日系產品在用）。視頻數據線具有高數據傳輸率，數據傳輸率高達480Mbps，有的視頻數據傳輸率達到1G以上，因而要選擇低電容TVS，它通常是將一個低電容二極管與TVS二極管串聯，以降低整個線路的電容（可低于3pF），達到高速率回路的要求。

推薦：以HDMI端口為例，ESD0524P具有良好的低電容特性，能夠提供4路ESD保護，而它的相同應用產品PESD系列能夠提供更低電容來保證高速信號完整性。PESD系列產品適用于更多高速通訊線路的保護。

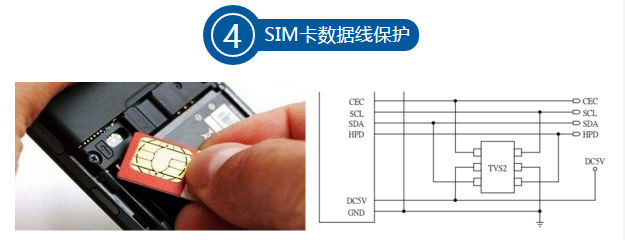

SIM 卡數據線路保護一直是各個公司的產品重點,而且專門為此類端口設計的集ESD(TVS)防護在針對不同用途選擇器件時，要避免使器件工作在其設計參數極限附近，還應根據被保護回路的特征及可能承受ESD 沖擊的特征選用反應速度足夠快、敏感度足夠高的器件，這對于有效發揮保護器件的作用十分關鍵。

推薦：SRV05-4是低電容、低漏電流的瞬態抑制二極管（ TVS）陣列，SOT-26封裝，5V 工作電壓，保護 4 條 I/O 高速數據線?；駿SD0801S低容、低漏電流單路保護器件。

現今USB接口的運用越來越廣泛，數據傳輸速率要求也越來越高。其發展也已從USB1.0發展到現在的USB3.0，其數據傳輸速率也隨之成倍提高，但這也對靜電防護的要求越加復雜多樣。大多數USB集成電路都是以CMOS工藝為基礎來設計和制造的，這導致它們對ESD造成的損害也很敏感，另外，USB端口是熱插拔系統，極易受到由用戶或空氣放電造成的ESD影響。用戶在插拔任何USB外設時都可能產生ESD。在距離導電面的幾英寸的位置可產生空氣放電。靜電可以損害USB接口，造成USB集成電路故障，最糟糕的是會在電子系統中產生數據位重影。這些損害和故障造成電子設備的"硬性損傷"或元器件損壞。雖然對于硬性損傷我們可以很容易地更換失效的元器件并使系統重新納入正軌，但是，假如發生了“軟性損傷”(CMOS元件性能降級)，此時系統會不斷產生不規則的數據位，要花費數小時來進行故障排查，并且依靠重復測試也很難發現系統異常，因此針對USB元件的ESD防護已經迫在眉睫。

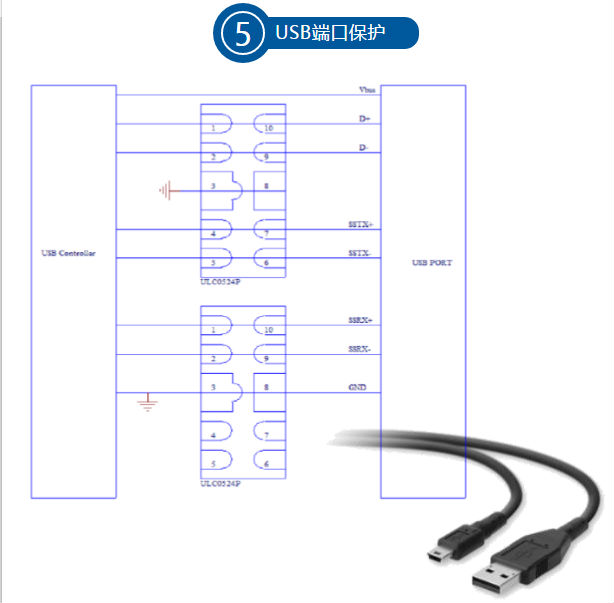

這里以USB3.0為例，給出防護方案：ESD0524P

該ESD器件結電容小0.5pF，可高效的實現USB接口高速的數據傳輸要求；

該器件擁有極低的漏電流，可減少正常工作下的功率損耗；

具有快速的響應時間，可以在ESD脈沖上升時間內工作并保護USB元件；

同時該產品封裝為DFN2510-10L，封裝體積小，可節省PCB的空間。

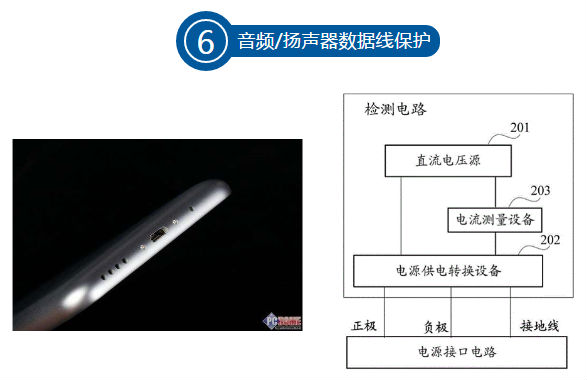

在音頻數據線路保護方面，由于音頻同路的信號速率比較低，且對電容器件的要求不太高（100 pF 左右都是可以接受的）。事實上，有的手機設計中將耳機和麥克風合在一起，有的則是分立線路。前一種情況可以選擇單路TVS，而對于后一種情況，如果兩個回路是鄰近的，則可以選用多路TVS 陣列，這樣，只用一個器件就能完成兩個回路的保護如圖所示是一種音頻/揚聲器數據線路的保護電路。

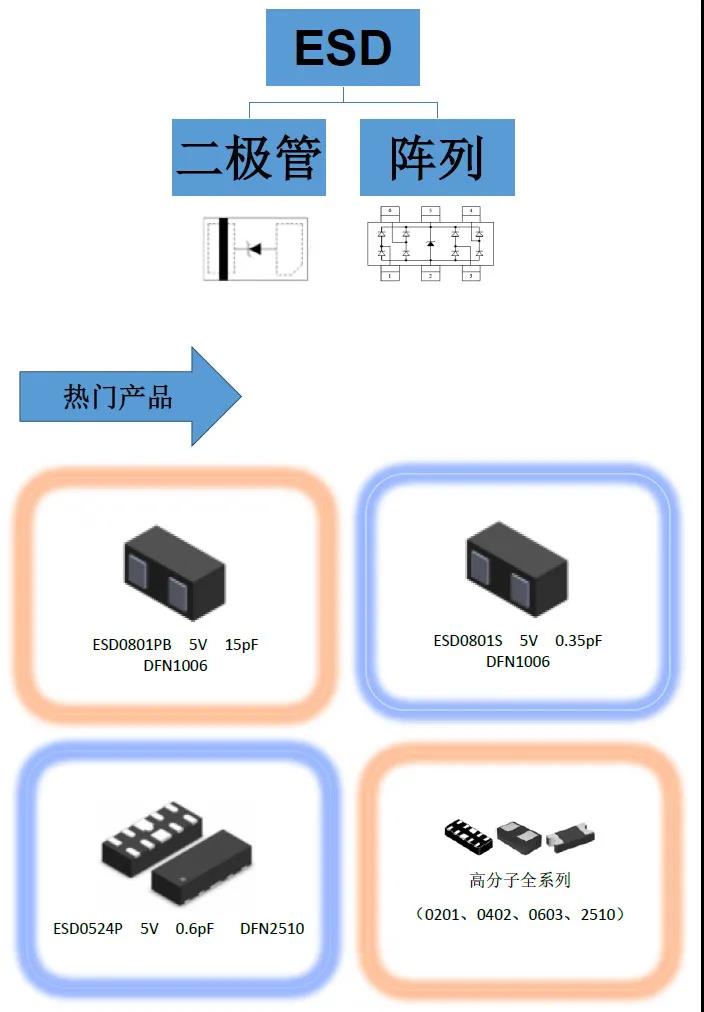

推薦：ESD0801PB、ESD0801、ESD0501NA是常規電容、低漏電流的瞬態抑制二極管（ TVS），DFN1006封裝（ESD0501NA是0201封裝），5V 工作電壓。（上圖為只用一個器件就能完成兩個回路的保護圖所示）

對于按鍵和開關回路，這些回路的數據率很低，對器件的電容沒有特殊要求，用普通的TVS 陣列都可以勝任。

推薦：例如我司ESD0801PB 5V 15pF DFN1006、ESD0801 5V  15pF 0402、ESD0501NA 5V  6pF 0201封裝。我們在選型時，重要的選擇指標為對應的工作電壓、封裝。
